Z41X(RRHX)型大口徑彈性明桿座封閘閥
<center><img alt="" src="/UpFile/201603/2016323163633818.jpg" width="590" height="355" /></center><p>產品制造驗收技術標準</p><p>設計制造標準GB/T12232;CJ/T216</p><p>結構長度標準GB/T12221</p><p>壓力試驗…
產品制造驗收技術標準
設計制造標準GB/T12232;CJ/T216
結構長度標準GB/T12221
壓力試驗標準GB/T13927
法蘭尺寸標準GB/T17241.6;JB78
主要性能規范
適用介質 | 使用溫度 | 使用壓力 | 密封檢驗 | 強度檢驗 |
水、油品等 | ≤80℃ | 1.0Mpa | 1. 1Mpa | 1.5Mpa |
1.6Mpa | 1.76Mpa | 2.4Mpa |
外形連接尺寸
公稱 直徑 | L：結構長度 | D：法蘭外徑 | D1：密封面直徑 | D2：螺栓孔中心圓直徑 | Z-D：孔數和孔徑 | H：高度 | |||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6mpa | ||
DN350 | 381 | 505 | 520 | 429 | 460 | 480 | 16Φ23 | 16-Φ28 | 1080 | ||
DN400 | 406 | 565 | 580 | 480 | 515 | 525 | 16Φ28 | 16-Φ31 | 1150 | ||
DN450 | 432 | 615 | 640 | 530 | 548 | 565 | 585 | 20Φ28 | 20-Φ31 | 1392 | |
DN500 | 457 | 670 | 715 | 582 | 609 | 620 | 650 | 20-Φ28 | 20-Φ34 | 1525 | |
DN600 | 508 | 780 | 840 | 682 | 720 | 725 | 770 | 20-Φ31 | 20-Φ37 | 1770 | |
DN700 | 610 | 895 | 910 | 794 | 794 | 840 | 840 | 24-Φ31 | 24-Φ37 | 2252 | |
DN800 | 660 | 1015 | 1025 | 901 | 901 | 950 | 950 | 24-Φ34 | 24-Φ40 | 2492 | |
DN900 | 711 | 1115 | 1125 | 1050 | 1050 | 1001 | 1050 | 28-Φ34 | 28-Φ40 | 2642 | |
DN1000 | 811 | 1230 | 1255 | 1160 | 1170 | 1112 | 1170 | 28-Φ37 | 28-Φ43 | 2885 | |

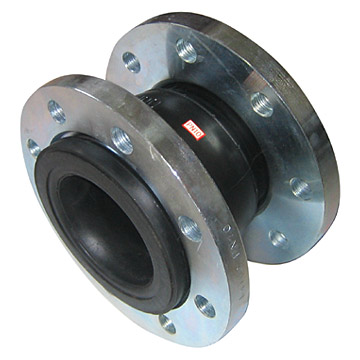

橡膠接頭 撓性橡膠接頭…
